川口細巾織物株式会社 PPスリング

耐化学薬品用・宇部日東化成ポリプロピレン使用

化学薬品に強い。
ポリプロピレン糸を使用。
従来のしなやかさと強度に加え、酸やアルカリに対する耐薬品性を備えていますので、化学薬品に関わるスリング作業などに適しています。

JIS-B8818　▼等級（I）使用荷重表
その他、等級には（Ⅱ等級、Ⅲ等級）がありますので使用荷重にはご注意下さい。
（Ⅱ等級[例]50㎜幅使用荷重1.25ｔ）、（Ⅲ等級[例]50㎜幅使用荷重1.6ｔ）
P.Pスリングベルトの両端を引張った場合の破断強度は、次表に示す通りですが、諸状況を想定して標準的な使い方をした場合は、つり上げる方法及び角度によって、使用荷重が変わります。
次表がその目安となります。（単位：ｔ）

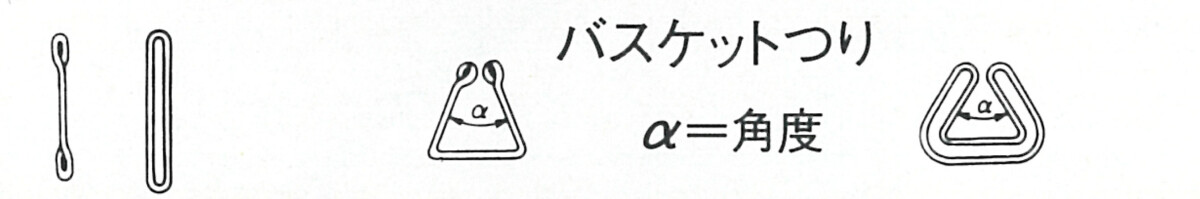

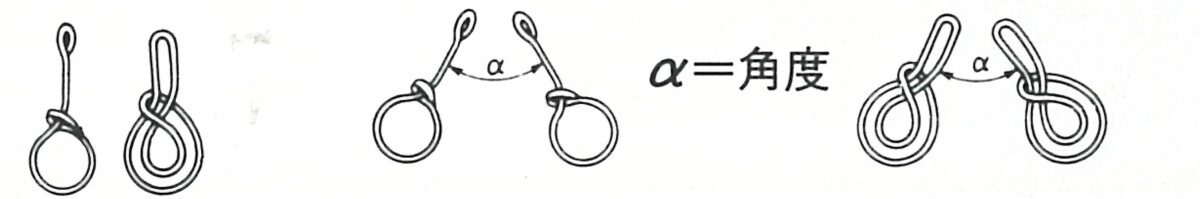

ベルト幅㎜	E形（両端アイ形）	破重荷重
ベルト幅㎜	N形（エンドレス形）	JIS規格	基本使用荷重	0°	45°	60°	90°	チョークつり	0°	45°	60°	90°
25	IE形	3.0	0.5	1.0	0.9	0.85	0.7	0.4	0.8	0.7	0.65	0.55
25	IN形	6.0	1.0	2.0	1.8	1.7	1.4	0.8	1.6	1.4	1.3	1.1
50	IE形	6.0	1.0	2.0	1.8	1.7	1.4	0.8	1.6	1.4	1.3	1.1
50	IN形	12.5	2.0	4.0	3.6	3.4	2.8	1.6	3.2	2.8	2.6	2.2
75	IE形	10	1.6	3.2	2.88	2.72	2.24	1.28	2.56	2.24	2.08	1.76
75	IN形	19	3.15	6.3	5.67	5.35	4.41	2.52	5.04	4.41	4.09	3.47
100	IE形	12.5	2.0	4.0	3.6	3.4	2.8	1.6	3.2	2.8	2.6	2.2
100	IN形	25	4.0	8.0	7.2	6.8	5.6	3.2	6.4	5.6	5.2	4.4

●強力の単位は国際単位系（SI）のN（ニュートン）を導入していくことになっていますが、上記の表では現状のkgf（重量キログラム）で表示しました。なお、従来のkgfからの換算方法としては右記の通りです。N=9.807×kgf

薬品名	濃度％	温度％	時間Hr	強力残存率％	薬品名	濃度％	温度％	時間Hr	強力残存率％	薬品名	濃度％	温度％	時間Hr	強力残存率％
硫酸	5	60	500	90	硝酸	40	60	500	75	塩化胴	10	60	500	92
硫酸	10	60	500	89	フッ素	46	50	150	100	次亜塩素酸ソーダ	1	60	500	88
硫酸	10	60	1000	75	リン酸	70	60	500	91	次亜塩素酸ソーダ	3	60	100	45
硫酸	20	60	500	80	発煙硝酸	–	20	150	–	重クロム酸カリ	5	60	500	95
硫酸	20	60	1000	75	苛性ソーダ	10	60	500	100	過マンガン酸カリ	5	60	500	–
硫酸	40	60	100	95	苛性ソーダ	40	60	500	97	重クロム酸ソーダ	5	60	500	100
硫酸	40	60	500	78	氷酢酸	–	20	150	96	過酸化水素	1	60	100	58
硫酸	40	60	1000	65	硫酸ソーダ	10	60	500	95	過酸化水素	3	60	100	39
硫酸	97	60	100	42	亜硫酸ソーダ	1	60	500	98	ギ酸	75	20	96	100
硫酸	97	60	500	25	硫酸マグネシウム	10	60	500	96	ギ酸	90	60	72	85
塩酸	5	60	500	100	塩化カルシウム	10	60	500	93	ベンゼン	100	60	500	96
塩酸	15	60	500	99	塩化ニッケル	10	60	500	100	トルエン	100	60	500	100
塩酸	20	60	500	98	硫酸ニッケル	10	60	500	98	メタノール	100	20	500	100
塩酸	36	60	150	97	塩化第2鉄	10	60	500	92	エタノール	100	20	500	100
硝酸	10	60	500	97	塩化アルミニウム	10	60	500	97	エーテル	100	20	500	100
硝酸	20	60	500	95	塩化マンガン	10	60	500	93	トリクレン	100	20	150	80
硝酸	40	60	100	92	硫酸鉛	10	60	500	92

製品を検索
