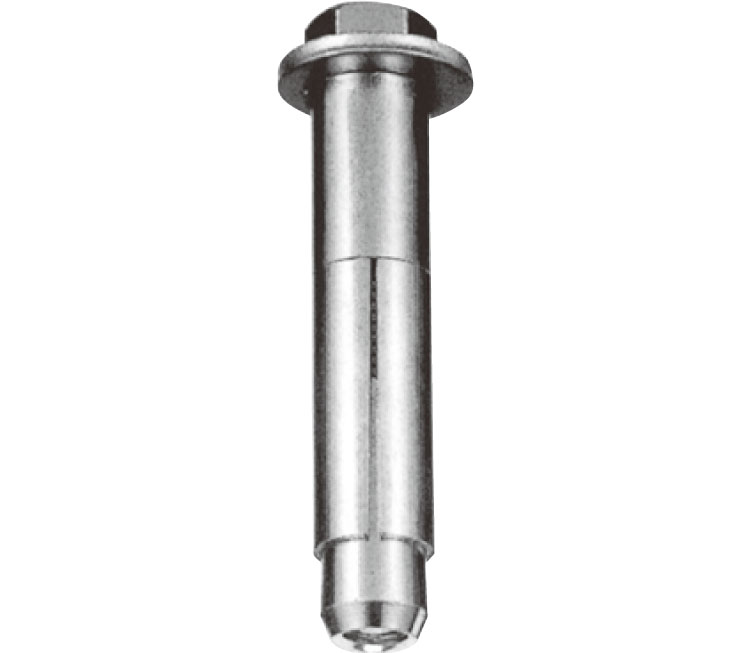

株式会社ケー・エフ・シー ホーク・ウェストンアンカー改良
電話交換機固定用あと施工アンカー

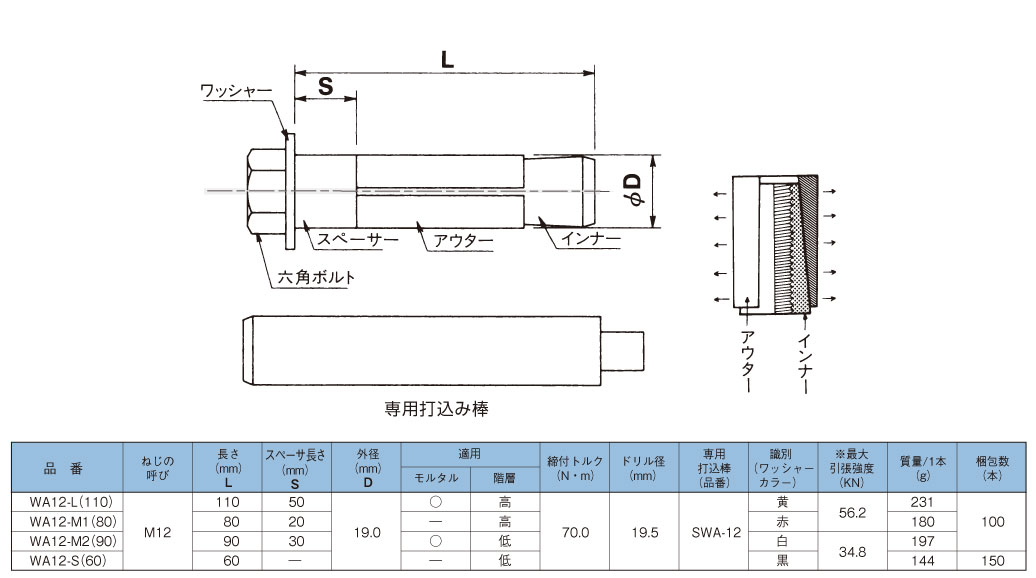

●母材コンクリート設計基準強度＝18N/mm2●試験用ボルト＝強度区分 8.8
※ 最大引張強度は、㈱エヌ・ティ・ティ建築総合研究所（NTT 武蔵野研究センター）試験結果によります。
NTTのデジタル通信システム導入に伴うシステム機器の固定用として採用されているアンカーです。
既存のホーク・ウェストンアンカーを改良したもので、セット品の六角ボルトはハイテンションボルト（強度区分8.8以上）が使用されております。
また、施工場所およびコンクリート躯体条件により4種類の長さの商品を用意しております。
尚、施工後の管理システムの一環として、上記4種類に付属している丸座金はそれぞれに4種類の着色がされており、色別管理が出来るようになっております。
既存のホーク・ウェストンアンカーを改良したもので、セット品の六角ボルトはハイテンションボルト（強度区分8.8以上）が使用されております。
また、施工場所およびコンクリート躯体条件により4種類の長さの商品を用意しております。
尚、施工後の管理システムの一環として、上記4種類に付属している丸座金はそれぞれに4種類の着色がされており、色別管理が出来るようになっております。
✕
アイコンの説明
-
本体打込み式のアンカーです。
-
スリーブ打込み式のアンカーです。
-
内部コーン打込み式のアンカーです。
-
芯棒打込み式のアンカーです。
-
ウェッジ式(締付け方式)のアンカーです。
-
テーパーボルト式(締付け方式)のアンカーです。
-
めねじタイプのアンカーです。
-
おねじタイプのアンカーです。
-
アンカー打設後、コンクリート表面はフラットになります。
-
各サイズを豊富に揃えています。
-
設備機器を容易に設置することができます。
-
ハイテンションボルト(高力ボルト)を使用しています。
-
施工完了を目視で確認できます。
-
耐衝撃性に優れています
-
中空の母材に施工することが可能です。
-
アンカー外周面全体を拡張させる平行拡張機能があります。
-
色別で管理ができます。
-
付属のナットで締め付けることにより拡張部が追随拡張し、より安定した強度が得られます。
-
取付物の上からでも施工が可能です。
-
耐振動性に優れています。
-
“落下防止機能”を備えています。
-
ナットの脱落や取付物の落下事故を未然に防ぐ安全対策を施しています。
-
コンクリート打継ぎ、またはブロック掘等の補強筋として使われます。
-
屋内で使用します。
-
型枠を止める際に使用します。
-
耐アルカリ性に優れています。
-
ナットを締付けることで固着します。
-
水中でも施工ができます。
-
回転・打撃による施工を行います。
-
コストを低減しています。
-
不燃性に優れています。
-
化学品の分類および表示に関する世界調和システム(GHS)に対応した製品です。
-
リサイクル資源として活用できます。
-
手ハンマーによる打込みにより打設が可能です。
-
時間経過により硬化し、安定した強度が得られます。
-
おねじ呼び径とアンカー本体の径は同径です。
-
孔内を拡底させることで、アンダーカット部の機械的な定着力が加わり、より安定した強度が得られます。
-
設備機器を天井面に吊り下げることができます。
-
有機系（接着系）のアンカーです。
-
無機系（接着系）のアンカーです。
-
ワイヤーを直接通して使用できます。
-
ワイヤー連結部と本体を一体成型し、予防保全技術を有したアンカーです。
-
ワイヤーロープの連結に使用するU字形の連結金具が付いています。
-
適切な締付けトルクを発揮します。
-
片側面から施工が可能です。
-
万が一ナットがゆるんでも落下させない仕組みです。
-
ゆるみ止め機能を有したボルトです。
-
ねじに樹脂コーティングを施してます。
-
クリップにKナットを6点スポット溶接により一体化しています。
-
初心者の施工に適した製品です。
-
SDSシャンクに対応するドリルビットです。
-
SDS-maxシャンクに対応するドリルビットです。
-
六角軸シャンクに対応するドリルビットです。
-
適切な深さに穿孔します。

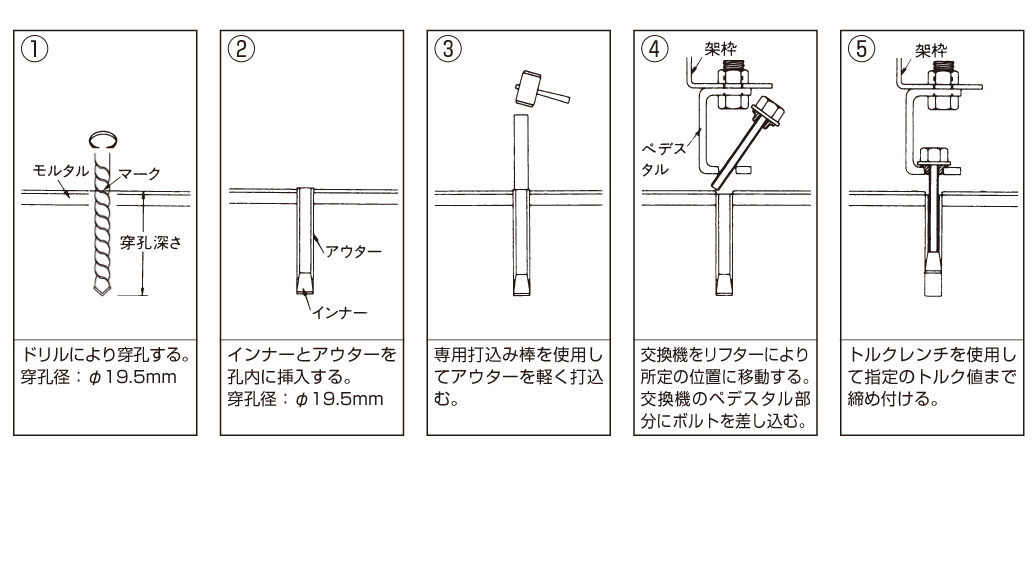

施工手順
