株式会社ヤマテン ワイヤー開閉式部品ガイロカンＸ(鉄)

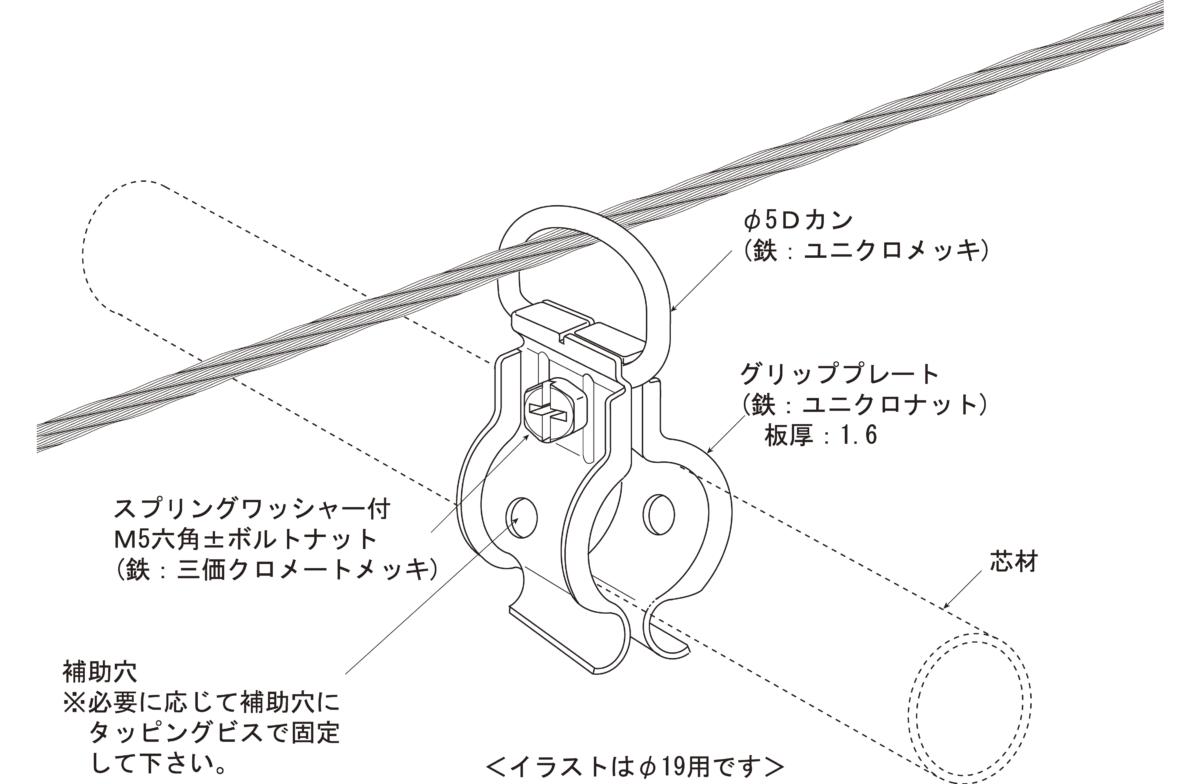

■材質：下図を参照して下さい。

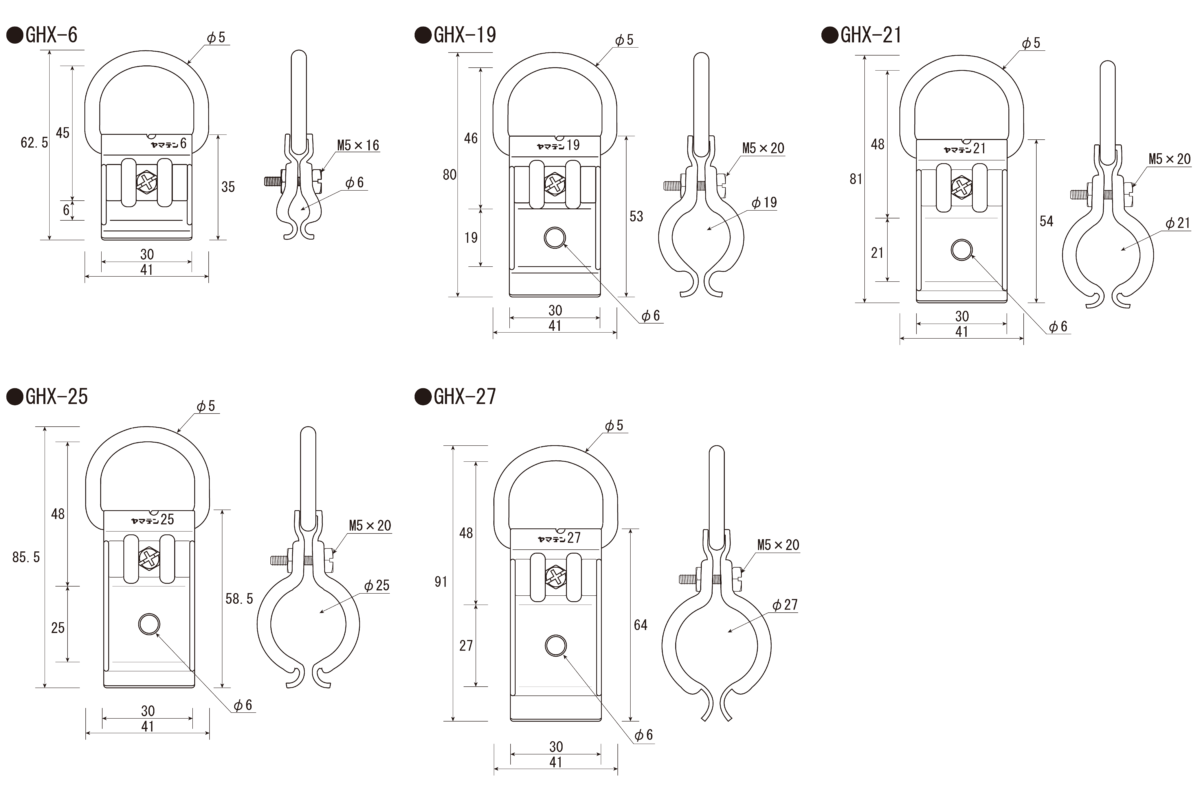

芯材吊金具Ｄカンタイプ
※φ5Ｄカン、グリッププレート幅の拡大、リブの強化と一段と強度を増しています。
| 品番 | 規格 | 使用芯材外径 | 入数 | 製品重量(1個)g |
|---|---|---|---|---|
| GHX-6 | φ6 | φ6～φ7 | 200個 | 52.7 |
| GHX-19 | φ19 | φ19.1 | 100個 | 70.4 |
| GHX-21 | φ21 | φ21.7～φ22.2 | 72.1 | |
| GHX-25 | φ25 | φ25.4 | 77.1 | |
| GHX-27 | φ27 | φ27.2 | 82.6 |

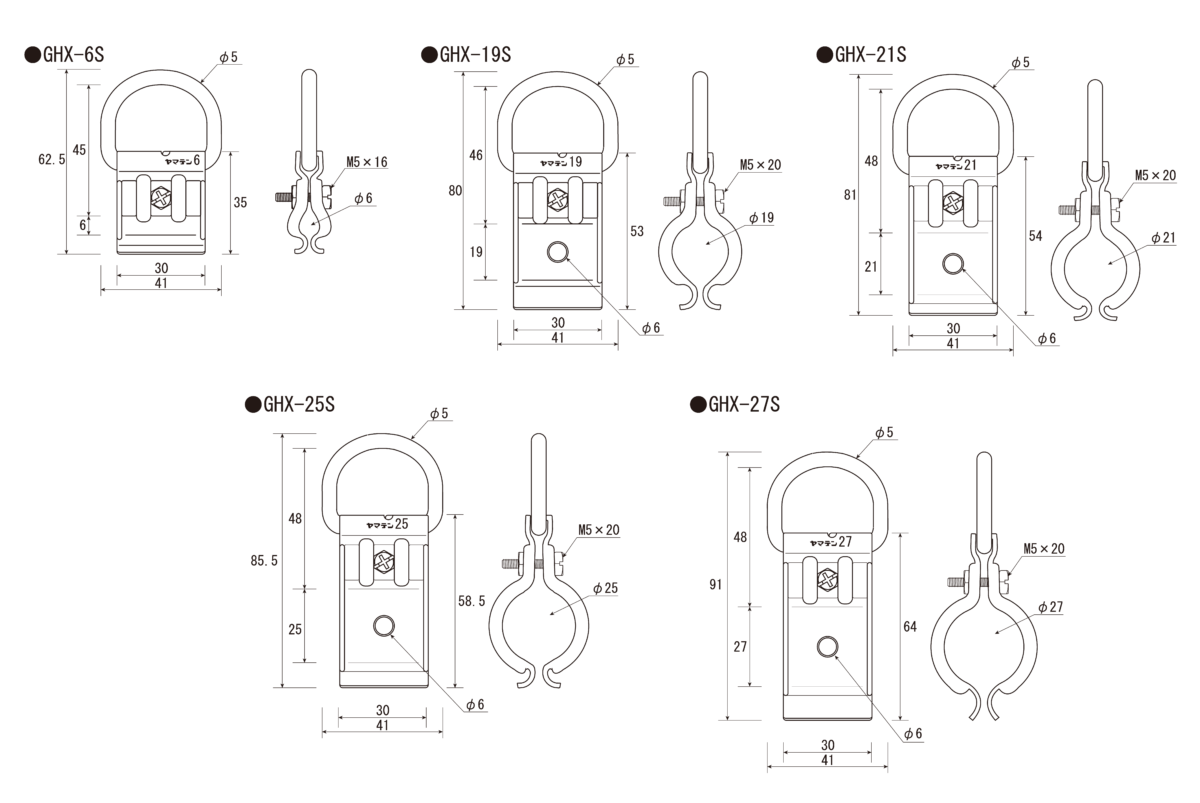

芯材吊金具Ｄカンステンレスタイプ
※受注生産となりますので納期・価格に関しましては、お問い合わせ下さい。
| 品番 | 規格 | 使用芯材外径 | 入数 | 製品重量(1個)g |
|---|---|---|---|---|
| GHX-6S | φ6 | φ6～φ7 | 200個 | 52.5 |
| GHX-19S | φ19 | φ19.1 | 100個 | 70.3 |
| GHX-21S | φ21 | φ21.7～φ22.2 | 71.8 | |
| GHX-25S | φ25 | φ25.4 | 76.9 | |
| GHX-27S | φ27 | φ27.2 | 82.3 |

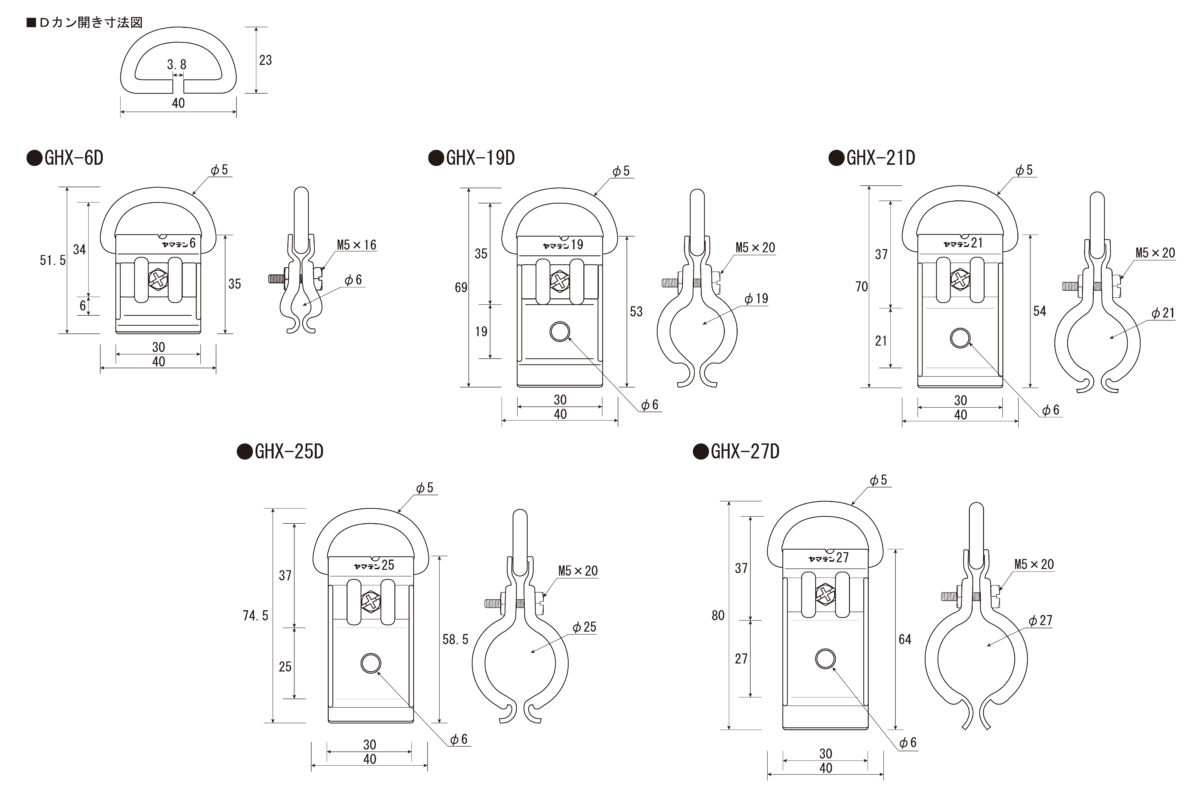

芯材吊金具Ｄカン開きタイプ
■材質：鉄(ユニクロメッキ)※受注生産となりますので納期・価格に関しましては、お問い合わせ下さい。
※スライダーＸ(鉄)(GSX-6･19･21･25･27)、スライダーＹ(鉄)(GSY-6･19･21･25･27)、スライダーＥ(GSE-6･19･21･25･27)、スライドプーリー(GGR-6･19･21･25･27)、パーゴラランナー(鉄)(GPG-6･19･21･25･27)の滑車部分を除いた部品となり、滑車部分をお持ちの場合は「ガイロカンＸ(鉄)(Ｄカン開き)」をお使い下さい。
| 品番 | 規格 | 使用芯材外径 | 入数 | 製品重量(1個)g |
|---|---|---|---|---|
| GHX-6D | φ6 | φ6～φ7 | 200個 | 48.7 |
| GHX-19D | φ19 | φ19.1 | 100個 | 66.5 |
| GHX-21D | φ21 | φ21.7～φ22.2 | 68.0 | |
| GHX-25D | φ25 | φ25.4 | 73.1 | |
| GHX-27D | φ27 | φ27.2 | 78.6 |

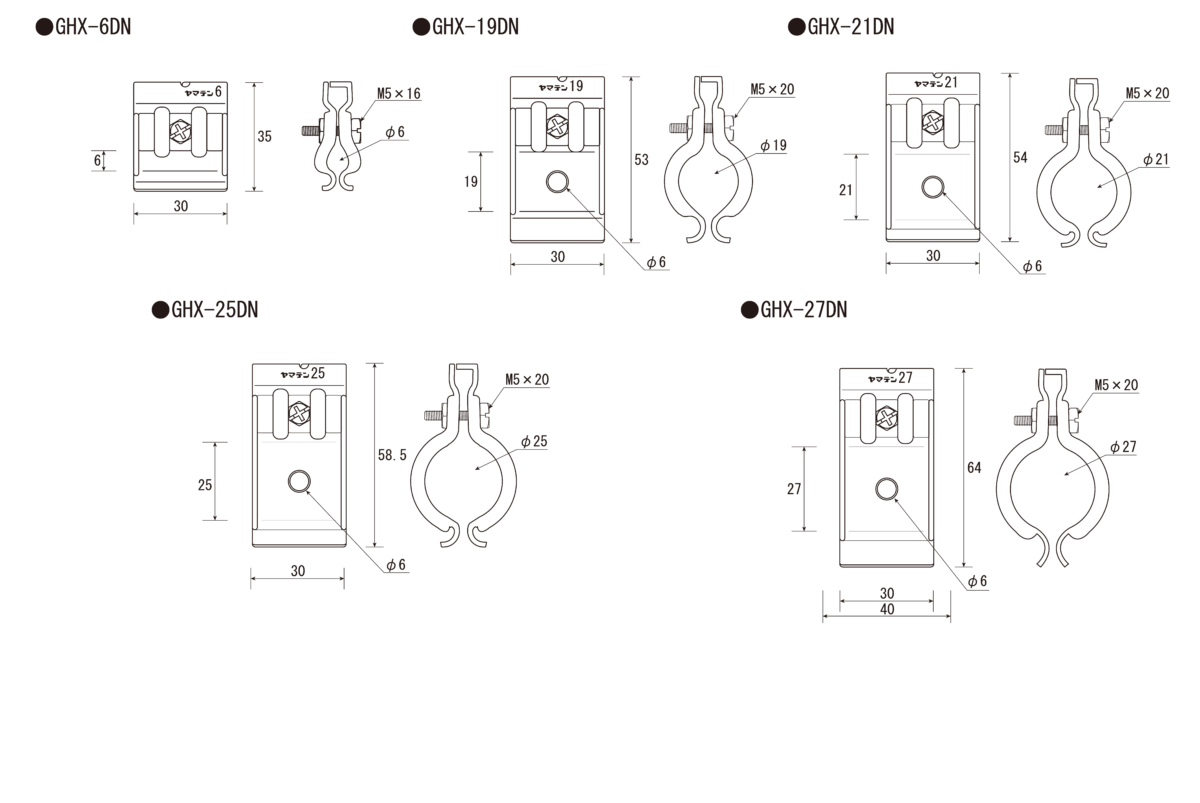

芯材吊金具用部品Ｄカンなし
■材質：鉄(ユニクロメッキ)※受注生産となりますので納期・価格に関しましては、お問い合わせ下さい。
※スライダーＸ(鉄)(GSX-6･19･21･25･27)、スライダーＹ(鉄)(GSY-6･19･21･25･27)、スライダーＥ(GSE-6･19･21･25･27)、スライドプーリー(GGR-6･19･21･25･27)、パーゴラランナー(鉄)(GPG-6･19･21･25･27)の滑車部分とＤカンを除いた部品となります。
| 品番 | 規格 | 使用芯材外径 | 入数 | 製品重量(1個)g |
|---|---|---|---|---|
| GHX-6DN | φ6 | φ6～φ7 | 200個 | 35.5 |
| GHX-19DN | φ19 | φ19.1 | 100個 | 53.4 |
| GHX-21DN | φ21 | φ21.7～φ22.2 | 54.9 | |
| GHX-25DN | φ25 | φ25.4 | 60.0 | |
| GHX-27DN | φ27 | φ27.2 | 65.5 |
芯材吊金具用部品Ｕ型カン仕様
■材質：つかみ･ボルトナット：鉄(ユニクロメッキ) Ｕ型カン：ステンレス(SUS304)※受注生産となりますので納期に関しましては、お問い合わせ下さい。
※ロングスパン式開閉で、パイプ仕様の場合にも使用出来ます。
| 品番 | 規格 | 使用芯材外径 | 入数 | 製品重量(1個)g |
|---|---|---|---|---|
| GHX-19U | φ19 | φ19.1 | 100個 | 69.1 |
| GHX-21U | φ21 | φ21.7～φ22.2 | 70.9 | |
| GHX-25U | φ25 | φ25.4 | 76.0 | |
| GHX-27U | φ27 | φ27.2 | 82.4 |
