フェデポリマーブル株式会社 ビニマックス露出型タイプ
業界初ビニールカーテン専用電動レール
集塵防止・省エネ・節電対策・簡単開閉・らくらく操作
カーテン最大荷重 60kg 対応
ビニールカーテンに特化した日本製モーター搭載レールセット
すばやい開閉を可能にし、便利なプレセットで組立て不要！

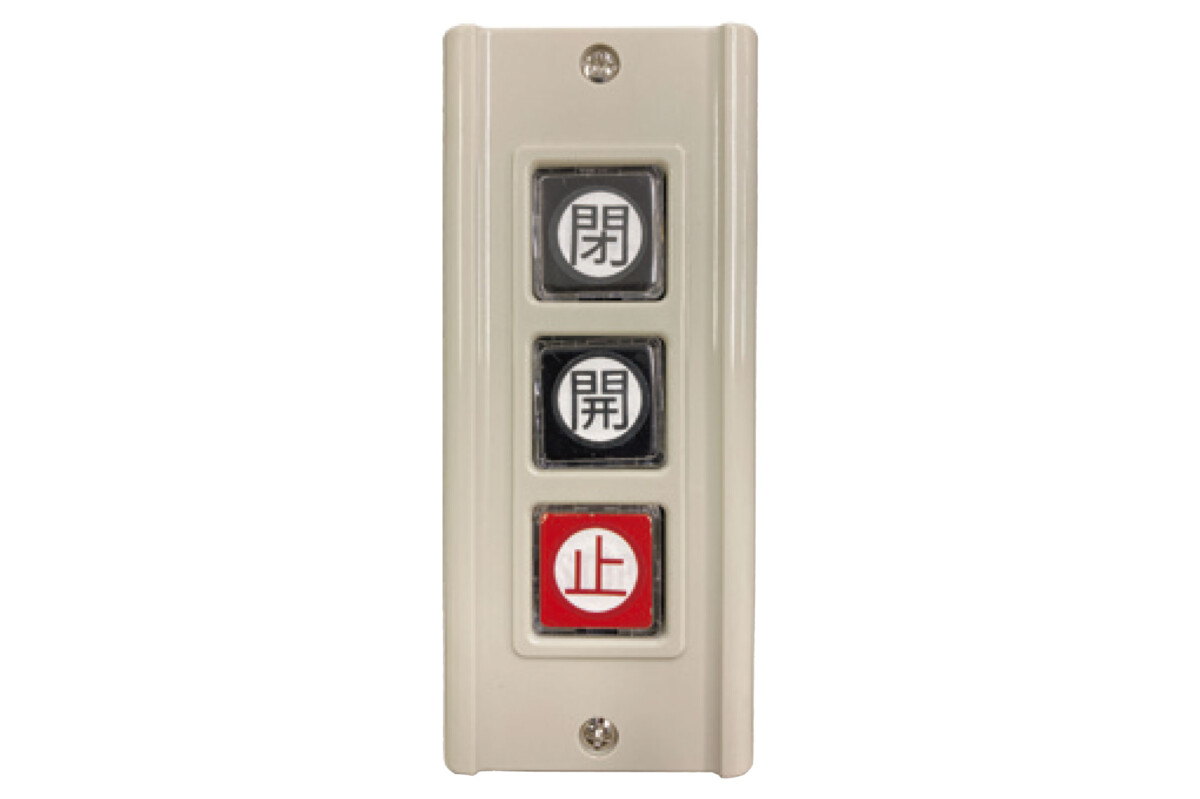

パルススイッチ ※操作線 4m 付き
モーターからの電源ケーブルには予めコンセントが接続された状態で出荷されています。
コンセントをお使いの場合は電源の配線は必要ありません。
コンセントをお使いの場合は電源の配線は必要ありません。
基本プレセット
ランナーは 5 コ / ｍ、天井ブラケットは 2 コ / ｍにて換算
モーター 1 台・プーリーカバー 1 コ・アジャスター 1 コ・リミッター 1 組
交叉ランナー（羽根つき）（羽根なし）各 1 コ 両開き仕様
交叉ランナー（羽根つき）1 コ片開き仕様
S カン 2 コ（片）・ S カン 4 コ（両）
ランナーは 5 コ / ｍ、天井ブラケットは 2 コ / ｍにて換算
モーター 1 台・プーリーカバー 1 コ・アジャスター 1 コ・リミッター 1 組
交叉ランナー（羽根つき）（羽根なし）各 1 コ 両開き仕様
交叉ランナー（羽根つき）1 コ片開き仕様
S カン 2 コ（片）・ S カン 4 コ（両）
| サイズ(W) | 片開き片側 | 両開き左右 |
|---|---|---|
| 4,000㎜ | 約1,180㎜ | 約860㎜ |
| 8,000㎜ | 約1,820㎜ | 約1,180㎜ |
| 12,000㎜ | 約2,460㎜ | 約1,500㎜ |
ビニマックス取付寸法図（ST-40）
ビニマックス配線図
