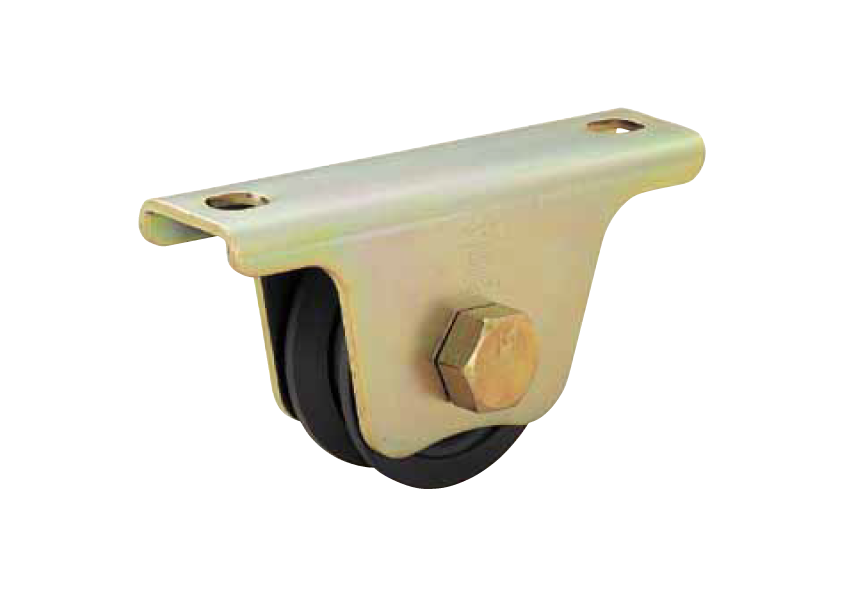

株式会社ヤボシ(フジ) 【重量車ドアシーブ】ヤボシ(フジ)フジキング重量戸車Ｖ型（枠付）
枠 ：クロメートメッキ
SPHC
車 ：鋳鉄 黒染仕上げ
製品図面
| 品番 | A | B | C | D | E | F | G | H | I | J | K | t | 2個当り 耐重kg |
使用ボルト | 1梱入 | 1箱入 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| K50V | 50 | 86 | 38 | 114 | 49 | 55 | 27.5 | 11 | 16 | 18 | 3.5 | 3.2 | 180 | M10×35 | 60 | 2 |
| K60V | 60 | 100 | 48 | 130 | 54 | 65 | 31.4 | 11 | 16 | 20 | 3.5 | 3.2 | 220 | 1/2×45 | 40 | 2 |
| K75V | 75 | 120 | 57 | 150 | 64 | 80.5 | 34.4 | 11 | 16 | 24 | 4.5 | 3.2 | 280 | M16×50 | 30 | 2 |
| K90V | 90 | 160 | 69 | 200 | 83 | 100 | 42 | 13.5 | 20 | 29 | 3.5 | 5.4 | 4 | M20×60 | 20 | 2 |
| K105V | 105 | 186 | 82 | 220 | 92 | 112.5 | 42 | 13.5 | 20 | 30 | 5.4 | 4 | 600 | M20×60 | 10 | 2 |
| K120V | 120 | 214 | 96 | 250 | 109 | 130 | 42 | 13.5 | 20 | 30 | 5.4 | 4 | 780 | M20×60 | 10 | 2 |
※仕様・寸法については、予告なく変更することがありますのでご了承ください。
