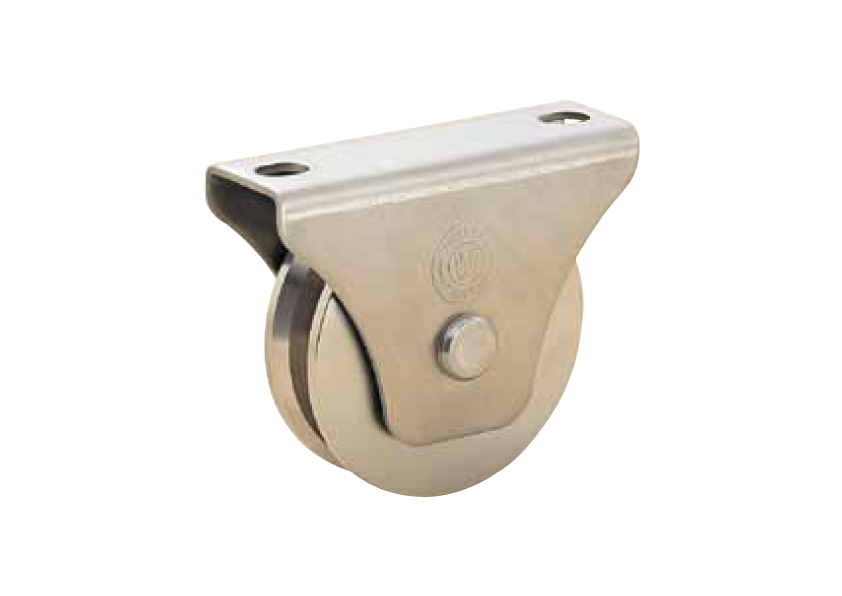

株式会社ヤボシ(フジ) 【重量車ドアシーブ】ヤボシ(フジ)フジロイヤルオールステンレス重量車VK型(枠付)
枠 :SUS304
車 :SUS304
レール:アングル・フラットバー兼用
![](https://www.hoshino-t.co.jp/wp-content/uploads/2022/05/【重量車ドアシーブ】ヤボシフジフジロイヤルオールステンレス重量車VK型(枠付).png)
製品図面
品番 | B | C | D | E | F | G | H | I | J | K | L | M | t | 2個当り 耐重kg |
1箱入 | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
SR50VDK | 50 | 33 | 100 | 44 | 64.5 | 70 | 15 | 11 | 6 | 11 | 20 | 7.5 | 95° | 3 | 400 | 2 |
SR60VDK | 60 | 37.5 | 100 | 48.5 | 67.3 | 70 | 15 | 11 | 8.5 | 17 | 25.4 | 7.5 | 95° | 3 | 500 | 2 |
SR75VDK | 75 | 37.5 | 120 | 48.5 | 90.5 | 95 | 15 | 11 | 9 | 17 | 25.4 | 7.5 | 95° | 3 | 650 | 2 |
SR90VDK | 60 | 37.5 | 120 | 48.5 | 98 | 95 | 15 | 11 | 10 | 17 | 25.4 | 10.5 | 95° | 3 | 1200 | 2 |
SR105VDK | 105 | 40 | 145 | 54 | 121 | 115 | 15 | 11 | 12.5 | 21 | 28 | 14 | 95° | 3 | 1300 | 2 |
※仕様・寸法については、予告なく変更することがありますのでご了承ください。
