株式会社ヤボシ(フジ) 【ステンレスドアハンガー】ヤボシ(フジ)プレート
材質：SUS304

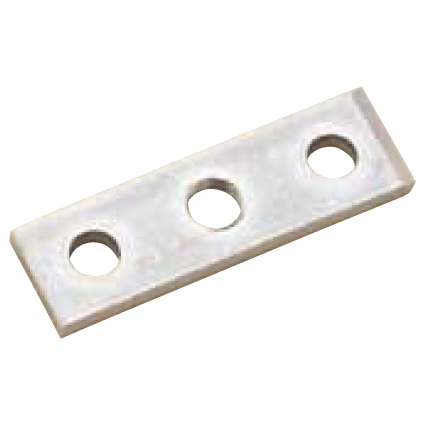

製品図面（２号、３号）

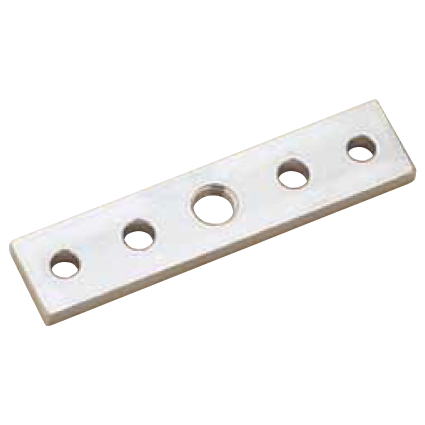

製品図面（４号、５号）
| 品番 | 呼称 | A | B1 | B2 | C | E | d（タップ） | t | 取付穴 |
|---|---|---|---|---|---|---|---|---|---|
| S2PL | 2号 | 80 | 54 | – | 25 | 10 | 1/2タップ | 6 | 2個 |
| S3PL | 3号 | 100 | 68 | – | 32 | 10 | 5/8タップ | 9 | |
| S4PL | 4号 | 145 | 60 | 115 | 32 | 10 | 5/8タップ | 10 | 4個 |
| S5PL | 5号 | 205 | 80 | 160 | 50 | 15 | 3/4タップ | 12 | 4個 |
※仕様・寸法については、予告なく変更することがありますのでご了承ください。
